| Brand Name: | Seacent |
| Model Number: | vlecht 2CH |
| MOQ: | 10pcs |
| Payment Terms: | L/C, T/T |

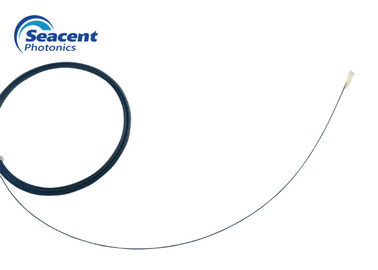

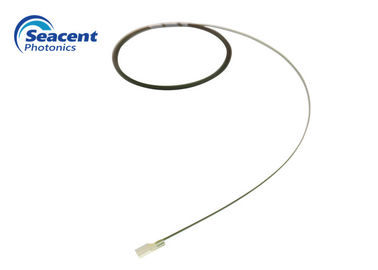

Lage PDL PM980 V de Serie 2CH G657A1 0.5M Erkend Length ROHS van de Groefvezel
De vlecht2ch G657A1 0.5M lengte van de vezelserie
Beschrijving:
Wij verstrekken de unieke assemblage/het snijden/processen oppoetst om de beste nauwkeurigheid van de positie van de vezelkern met de perfecte het Oppoetsen oppervlakte te krijgen. De vezelserie is een essentiële die component in verschillende toepassingen wordt gebruikt om de optische vezel met zijn golfgeleider te verbinden.
Eigenschappen:
Laag toevoegingsverlies en lage PDL
Hoge precisie en hoge betrouwbaarheid
Compacte afmeting
Toepassingen:
Schakelaars
Interferometry
Optische sensoren
Geïntegreerde componenten
Multiplextelegrafen/Demultiplexers
Verbinding aan golfgeleiderapparaten
Specificatie:
| vezellengte | van weinig centimeters aan honderden meters |
| vezeltype | PMF, MMF, SMF of douane |
| het oppoetsen hoek | 0+/0.5; 8+/0.5; douane |
| de nauwkeurigheid van de vezelpositie | +/-1um (x en as) |
| schakelaars | FC, LC, SC, ST, SMA, MU, E2000, ANDERE |
| vezel het uit elkaar plaatsen | op verzoek |
| vezelhoeveelheid | op verzoek |
V-groef grondplaatdimensietabel:
| L | W | H | X | Y | uitvoerige fout | ||||||
| type | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | het verschil van de kernhoogte | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Het opdracht geven van tot Informatie:
|
Productaantal |
Vezeltype |
Vezellengte |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M |
|
|
