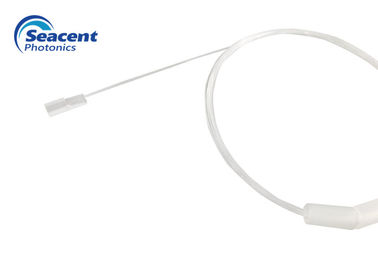

Van de de Optische Vezelserie van het siliciumglas de Vlecht 2CH G657A1 0.5M Length
De vlecht2ch G657A1 0.5M lengte van de vezelserie
Eigenschappen:
PM, SM, MM. Vezels
Laag toevoegingsverlies en lage PDL
Hoge precisie en hoge betrouwbaarheid
Compacte afmeting
Om het even welke lengte optische vezels en tussenruimtes van de douanevezel
Toepassingen:
Schakelaars
Interferometry
Optische sensoren
Geïntegreerde componenten
Multiplextelegrafen/Demultiplexers
Verbinding aan golfgeleiderapparaten
Specificatie:
| vezellengte | van weinig centimeters aan honderden meters |
| vezeltype | PMF, MMF, SMF of douane |
| het oppoetsen hoek | 0+/0.5; 8+/0.5; douane |
| de nauwkeurigheid van de vezelpositie | +/-1um (x en as) |
| schakelaars | FC, LC, SC, ST, SMA, MU, E2000, ANDERE |
| vezel het uit elkaar plaatsen | op verzoek |
| vezelhoeveelheid | op verzoek |
V-groef grondplaatdimensietabel:
| L | W | H | X | Y | uitvoerige fout | ||||||
| type | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | het verschil van de kernhoogte | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Het opdracht geven van tot Informatie:
|
Productaantal |
Vezeltype |
Vezellengte |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M |
|
|
