| Brand Name: | Seacent |
| Model Number: | Vezel serie-5CH |
| MOQ: | 10pcs |
| Payment Terms: | L/C, T/T |
Laag Toevoegingsverlies
Hoog Terugkeerverlies
Brede Verrichtingstemperatuur
Hoge Stabiliteit en Betrouwbaarheid
Hoge nauwkeurigheid van de positie van de vezelkern
PLC Apparaten
Splitsers
AWG
Koppeling

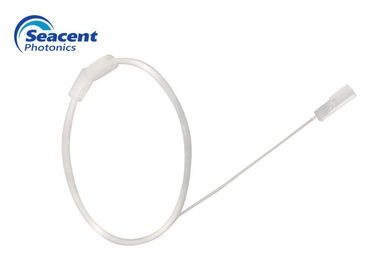

Het actieve/passieve optische apparaat van de serievezel
| Punt | Parameter |
| Materiaal | Kwartsglas, borosilicate, silicium |
| Aantal kanalen | 1CH ~ 128CH |
| Kernafstand/tolerantie (μm) | 250, 127/0,7 |
| Vezellengte (m) | 2.0±0.1 |
| Het oppoetsen hoek (°) | 0, +8, -8 (±0.3) |
| Het oppoetsen vlakheid | ﹤ 5 fringes@633nm |
| Vezeltype | SMF-28e of SMF-28e XB |
| Werkende temperatuur (℃) | -40~+85 |
V-groef grondplaatdimensietabel:
| L | W | H | X | Y | uitvoerige fout | ||||||
| type | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | het verschil van de kernhoogte | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Het opdracht geven van tot Informatie:
| Productaantal | Vezeltype | Vezellengte |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
|
|
