| Brand Name: | Seacent |
| Model Number: | 1x12 |
| MOQ: | 10 stuks |
| Prijs: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 1000000 stukken per Maand |

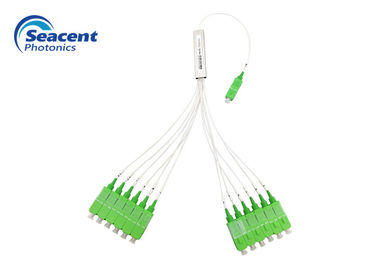

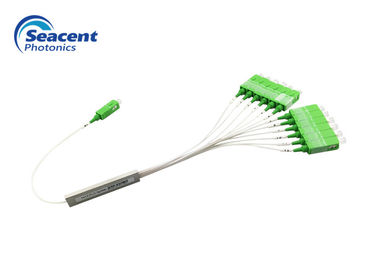

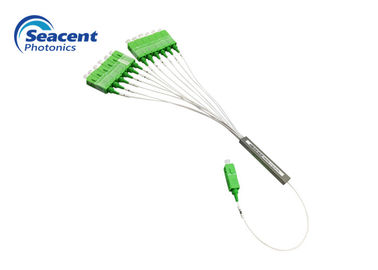

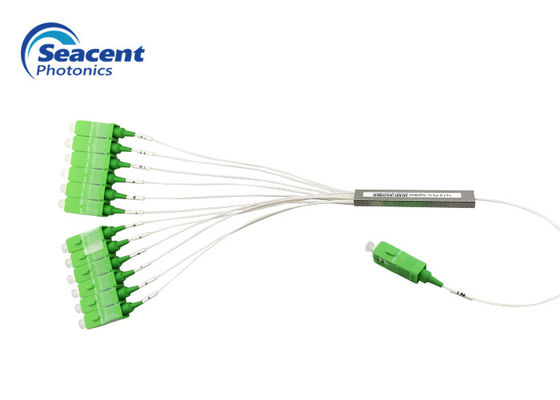

1x12 PLC van de staalbuis Splitser met SC/APC-Schakelaar speciale verhouding
Vezel Optische PLC Splitsersbeschrijving
De mini Vlaklightwave-splitsers van Krings(plc) hebben de kleinste voetafdruk, die ideaal voor ter plekke het verbinden en integratie is. De minisplitsers hebben de optische schakelaars van Sc, van FC, van LC of ST met UPC of APC het oppoetsen en gebruiken .9mm vezelvlechten. Hun omhulsel wordt gemaakt van aluminium. De configuraties zijn beschikbaar voor tot 1x32 voor de minitypesplitsers.
Vezel Optische PLC Splitserseigenschappen
Vezel Optische PLC Splitserstoepassingen
Vezel Optische PLC Splitsersparameters
1XN
| Parameter | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Het werk golflengte (NM) | 1260-1650 | |||||||||||
| Vezeltype | G657A1 of aangepast | |||||||||||
| Toevoegingsverlies (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Uniformiteit (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Polarisatie afhankelijk verlies (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Terugkeerverlies (dB) | ≥55 | |||||||||||
| Gerichtheid (dB) | ≥55 | |||||||||||
| Vezellengte (m) | 1.0 of aangepast | |||||||||||
| Temperatuurstabiliteit (dB) | -40℃--85℃ (≤0.5) | |||||||||||
| Het werk temperatuur °C | -40℃--85℃ | |||||||||||
| Opslagtemperatuur °C | -40℃--85℃ | |||||||||||
| Maximummacht (nW) | 1000 | |||||||||||
Nota: Bovengenoemd IL is zonder de schakelaarparameters.
1XN met de toevoegingsverlies van de schakelaar optisch splitser in de bovengenoemde vereisten naast 1X2 overschrijdt de verhoging geen 0.2dB, overschrijdt de resterende verhoging geen 0.3dB.
2XN
| Parameter | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Het werk golflengte (NM) | 1260-1650 | |||||
| Vezeltype | G657A1 of aangepast | |||||
| Toevoegingsverlies (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Uniformiteit (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Polarisatie afhankelijk verlies (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Terugkeerverlies (dB) | ≥55 | |||||
| Gerichtheid (dB) | ≥55 | |||||
| Vezellengte (m) | 1.0 of aangepast | |||||
| Temperatuurstabiliteit (dB) | -40℃--85℃ (≤0.5) | |||||
| Het werk temperatuur °C | -40℃--85℃ | |||||
| Opslagtemperatuur °C | -40℃--85℃ | |||||
| Maximummacht (nW) | 1000 | |||||
Nota: Bovengenoemd IL is zonder de schakelaarparameters.
2XN met de toevoegingsverlies van de schakelaar optisch splitser is gestegen dat met neen dan meer 0.3dB in de bovengenoemde vereisten.
Vezel de Optische PLC Specificatie van Splitsersdetaild
|
|
