| Merknaam: | Seacent |
| Model Number: | 1x3 |
| MOQ: | Verhandelbaar |
| Prijs: | negotiable |
| Betalingsvoorwaarden: | L / C, T / T |
| Toeleveringsvermogen: | 1000000 stukken per Maand |

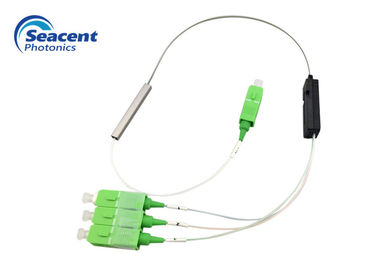

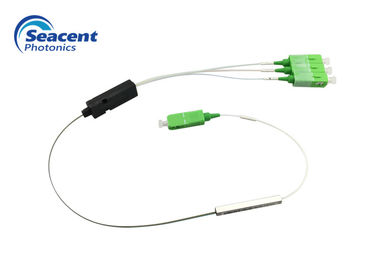

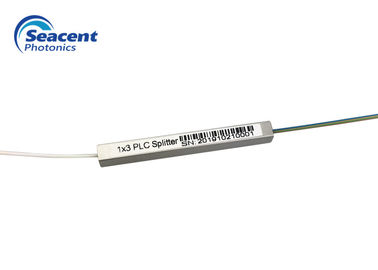

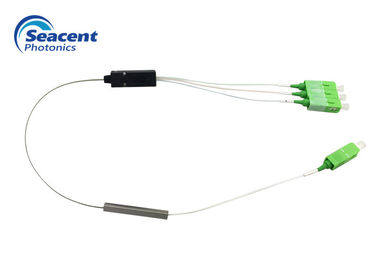

1x3 taktype PLC verlies van de Splitsers het hoge terugkeer voor FTTH-systeem
Vezel Optische PLC Splitsersbeschrijving
Volgens het principe, kunnen de vezel optische splitsers in Gesmolten Biconical Spitse (FBT)-splitser en de Vlaklightwave-splitsers van Krings(plc) worden verdeeld.
De FBT-splitser is één van het gemeenschappelijkst. FBT-de splitsers worden wijd goedgekeurd en in passieve netwerken, vooral voor instanties gebruikt waar de gespleten configuratie kleiner is (1x2, 1X4, 2x2, enz.). [1]
PLC is een recentere technologie. PLC de splitsers bieden een betere oplossing voor grotere toepassingen aan. De golfgeleiders worden vervaardigd gebruikend lithografie op een substraat van het kiezelzuurglas, dat voor het verpletteren van specifieke percentages van licht toestaat. Dientengevolge, PLC bieden de splitsers nauwkeurig en zelfs spleten met minimaal verlies in een efficiënt pakket aan.
Vezel Optische PLC Splitserseigenschappen
Vezel Optische PLC Splitserstoepassing
Vezel Optische PLC Splitsersparameters
| Parameter | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Het werk golflengte (NM) | 1260-1650 | ||||
| Vezeltype | G657A1 of aangepast | ||||
| Toevoegingsverlies (dB) | 7.2 | 10.2 | 13.5 | 16.8 | 20.1 |
| Uniformiteit (dB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Polarisatie afhankelijk verlies (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Terugkeerverlies (dB) | ≥55 | ||||
| Gerichtheid (dB) | ≥55 | ||||
| Vezellengte (m) | 1.0 of aangepast | ||||
| Temperatuurstabiliteit (dB) | -40℃--85℃ (≤0.5) | ||||
| Het werk temperatuur °C | -40℃--85℃ | ||||
| Opslagtemperatuur °C | -40℃--85℃ | ||||
| Maximummacht (nW) | 1000 | ||||
Nota: Bovengenoemd IL is zonder de schakelaarparameters.
1XN met de toevoegingsverlies van de schakelaar optisch splitser in de bovengenoemde vereisten naast 1X2 overschrijdt de verhoging geen 0.2dB, overschrijdt de resterende verhoging geen 0.3dB.
| Parameter | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Het werk golflengte (NM) | 1260-1650 | ||||
| Vezeltype | G657A1 of aangepast | ||||
| Toevoegingsverlies (dB) | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Uniformiteit (dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Polarisatie afhankelijk verlies (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Terugkeerverlies (dB) | ≥55 | ||||
| Gerichtheid (dB) | ≥55 | ||||
| Vezellengte (m) | 1.0 of aangepast | ||||
| Temperatuurstabiliteit (dB) | -40℃--85℃ (≤0.5) | ||||
| Het werk temperatuur °C | -40℃--85℃ | ||||
| Opslagtemperatuur °C | -40℃--85℃ | ||||
| Maximummacht (nW) | 1000 | ||||
Nota: Bovengenoemd IL is zonder de schakelaarparameters.
2XN met de toevoegingsverlies van de schakelaar optisch die splitser is gestegen met neen dan meer 0.3dB in de bovengenoemde vereisten.
Vezel Optische PLC Splitser Gedetailleerde Specificatie
PLC splitser-Tak type-Seacent Photonics.pdf
|
|
