| Merknaam: | Seacent |
| Model Number: | filtertype WDM |
| MOQ: | 1 stuk |
| Betalingsvoorwaarden: | L/C, D/P, T/T |
| Toeleveringsvermogen: | 50.000 stukken per maand |

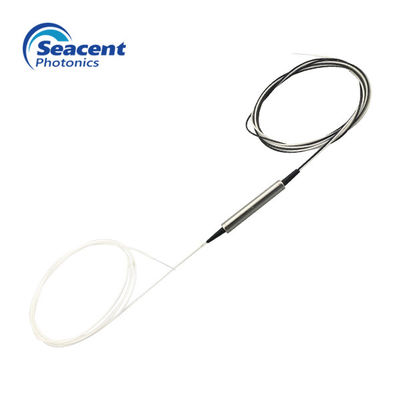

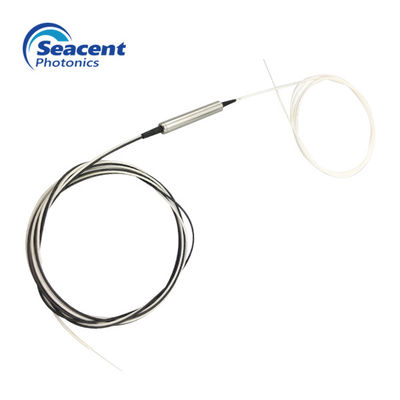

De hoge Module van Fwdm van de Isolatie Optische Filter, Passieve Optische Splitser voor Ftth-Oplossing
Beschrijving:
FTTX-Filterwdm de module is gebaseerd op technologie de Dunne van de Filmfilter (TFF). Het apparaat combineert of scheidt licht bij verschillende golflengten in een brede golflengtewaaier. Zij bieden zeer laag toevoegingsverlies, lage polarisatieafhankelijkheid, hoge isolatie en uitstekende milieustabiliteit aan.
WDM is gebaseerd op bewezen thin-film foltertechnologie. Dit WDM wordt wijd gebruikt in vezel optische communicatiesysteem en EDFA waar de vlakke en brede werkende banden nodig zijn.
Eigenschappen:
Toepassingen:
Specificatie:
|
Parameters |
|||||||
|
Het werk golflengte (NM) |
T13/R15 |
T15/R13 |
T13/R1415 |
T14R1315 |
T15R1314 |
T1415R13 |
T1314R15 |
|
De waaier van de transmissiegolflengte (NM) |
1310+/-40 |
1550+/-40 |
1310+/-40 |
1490+/-10 |
1550+/-10 |
1490+/-10& 1550+/-10 |
1310+/-40& 1490+/-10 |
|
De waaier van de bezinningsgolflengte (NM) |
1550+/-40 |
1310+/-40 |
1490+/-10& 1550+/-10 |
1310+/-40& 1550+/-10 |
1310+/-40& 1490+/-10 |
1310+/-40 |
1550+/-10 |
|
De toevoegingsverlies van het transmissieeind (dB) |
0,8 (0,6 Type.) |
||||||
|
Weerspiegelend Toevoegingsverlies (dB) |
0,6 (0,4 Type.) |
||||||
|
De isolatie van het transmissieeind (dB) |
30 |
||||||
|
Reflectorisolatie (dB) |
15 |
||||||
|
Vlakheid (dB) |
0,3 |
||||||
|
Polarisatie afhankelijk verlies |
0,1 |
||||||
|
De verspreiding van de polarisatiewijze |
0,1 |
||||||
|
Terugkeerverlies |
45 |
||||||
|
Gerichtheid |
50 |
||||||
|
Het maximum weerstaat optische macht (mw) |
500 |
||||||
|
Het werk temperatuur (℃) |
-40~85 |
||||||
|
Opslagtemperatuur (℃) |
-40~85 |
||||||
|
Pakketspecificaties (mm) (Φ×L) |
Φ5.5*L34 |
||||||
Het opdracht geven van tot inforamation:
|
LWD |
- |
XX |
X |
XX |
X |
XX |
- |
X |
X |
X |
|
Havenconfiguratie |
WDM Type |
Centrumgolflengte |
Vezeltype |
De Lengte van de outputvezel |
COM-poortschakelaar |
De Schakelaar van de pashaven |
De Schakelaar van de bezinningshaven |
|||
|
L-Lintegrity |
01=1*1 |
F=FWDM |
1=T13/R15 |
B=250um naakte vezel |
10=1.0m |
0=None |
0=None |
0=None |
||
|
W=WDM |
02=1*2 |
2=T15/R13 |
L=900um losse buis |
12=1.2m |
1=FC/UPC |
1=FC/UPC |
1=FC/UPC |
|||
|
D=Device |
3=T13/R1415 |
T=900um strakke buffer |
15=1.5m |
2=FC/APC |
2=FC/APC |
2=FC/APC |
||||
|
4= T14R1315 |
...... |
3=SC/UPC |
3=SC/UPC |
3=SC/UPC |
||||||
|
5= T15R1314 |
XX=Customized |
4=SC/APC |
4=SC/APC |
4=SC/APC |
||||||
|
6=T1415R13 |
5=LC/UPC |
5=LC/UPC |
5=LC/UPC |
|||||||
|
7=T1314R15 |
6=LC/APC |
6=LC/APC |
6=LC/APC |
|||||||
|
Aangepaste X= |
Aangepaste X= |
X=Customized |
|
|
