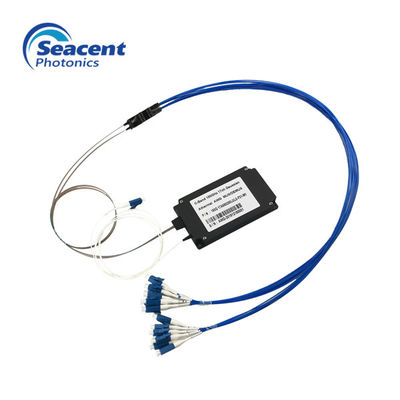

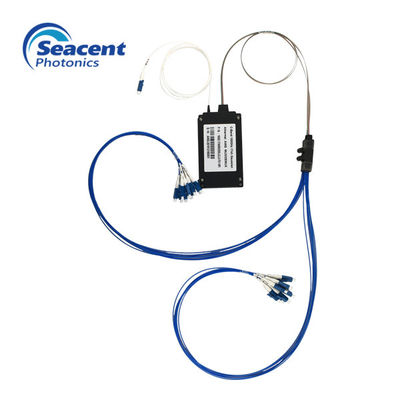

O verbindt Verlies van de de Module het Lage Toevoeging van 17CH 150GHZ AAWG met de Schakelaar van LC/UPC

Merknaam:	Seacent
Model Number:	AAWG-17CH 150GHZ
MOQ:	1
Betalingsvoorwaarden:	L / C, T / T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

Guangdong, China

Certificering:

ISO9001,ROHS

Naam van het product:

athermal module van AWG dwdm

kleur:

Zwart, Blauw, Oranje, Wit

kanaal:

17CH, 40CH, 48CH, 80CH, 96CH of Aangepast

Connector:

LC/UPC, LC, ST, FC, SC

Garantie:

3 jaar

Toepassing:

Metro en netwerk op lange afstand, het Netwerk van FTTH FTTB FTTX

Markeren:

AWG opgestelde golfgeleidergrating

optische mux demux

Productomschrijving

O verbindt Verlies van de de Module het Lage Toevoeging van 17CH 150GHZ AAWG met de Schakelaar van LC/UPC

Beschrijving:

Athermal AWG s staat simultaan overseinend toe en demultilexing van DWDM-signalen over een brede werkende temperatuurwaaier, zonder de behoefte aan verwarmeraandrijving en controleelektronika. Deze AWGs-verlies van de aanbiedings lage toevoeging, uitstekende kanaalisolatie, gemak van vezel behandeling, en betrouwbaarheid op lange termijn in een compact pakket.

Dit soort Athermal AWG (Opgestelde Golfgeleidergrating) is een hoge prestatiesdwdm mux/demux apparaat dat bij 100GHz-kanaal het uit elkaar plaatsen zonder de behoefte aan temperatuurstabilisatie werkt. Vlak verwerkte bestaan de kiezelzuur-op-silicium spaanders uit opgestelde kanaalgolfgeleiders om veelvoudige golflengten te scheiden of te combineren.

Onze thermalization technologie vereenvoudigt de plaatsing van de multiplextelegrafen/demultiplexers van AWG door DWDM netwerkleveranciers.

Eigenschappen:

Passband met platte kop
Volledig Passieve Module
Lage Overspraak
Hoge Uniformiteit
Laag Toevoegingsverlies, Lage PDL, Hoge Kanaalisolatie
40 Kanalen x 100GHz Mux/Demux
Werkende Temperatuurwaaier van -5ºC aan 65ºC
Geen Vereiste Elektronika; Compacte Voetafdruk
Gekwalificeerde Telcordia gr.-1209/gr-1221.

Toepassing:

WDM gebaseerde ADM
WDM transmissie
Metro en netwerken op lange afstand
Optisch signaalverwerking
LAN, WAN en Metro Netwerken

Technische Parameters

Parameter		Eenheid	Waarde
Het Type van pasband		-	Met platte kop	Gaussian
Kanaal het Uit elkaar plaatsen		GHz	100
Kanaalnummer		CH	48/40
Golflengtenauwkeurigheid		NM	±0.05
1dB pasband		NM	≥0.38	≥0.2
3dB pasband		NM	≥0.58	≥0.4
Toevoeging Loss1		dB	≤6.0 Typ.4.5	≤3.5 Typ.2.8
Rimpeling		dB	≤0.5	≤1.5
Uniformiteit		dB	≤1.5	≤1.5
Aangrenzende Overspraak		dB	≥23	≥26
Niet-adjacent Overspraak		dB	≥29	≥35
Totale Overspraak		dB	≥21
Polarisatie Afhankelijk Verlies (PDL)		dB	≤0.5 Typ.0.25	≤0.7 Typ.0.35
PMD2		ps	≤0.5
Chromatische Dispersion2		ps/nm	±20
Terugkeerverlies		dB	≥40
Vezel	Inputhaven	mm	Φ0.9
	Outputlint	-	-
	Ventilator uit	mm	Φ0.9
Verrichtingstemperatuur		℃	-5~+65
Opslagtemperatuur		℃	-40~+85
Pakket		mm	120×70×11

Nota's:

1. Alle specificaties zijn gebaseerd en gewaarborgd op de apparaten zonder schakelaars over golflengte, polarisatie, en temperatuur.

2. PMD en de chromatische verspreidingswaarden zijn met opzet gewaarborgd.

Markeringen:

Athermal AWG

AWG opgestelde golfgeleidergrating

optische mux demux
