| Merknaam: | Seacent |
| Model Number: | Vezel serie-32ch |
| MOQ: | 10pcs |
| Betalingsvoorwaarden: | L / C, T / T |

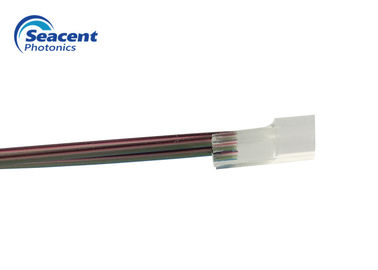

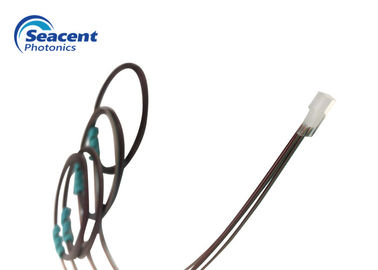

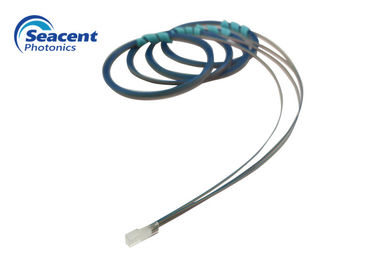

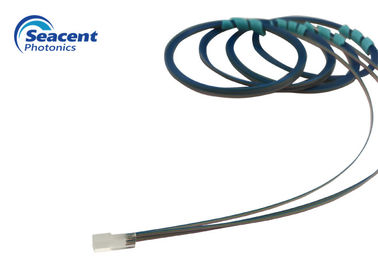

De vezelseries worden vervaardigd met hoge precisie v-Groef substraat door Browave uniek assemblage/poetsmiddelproces om een uitstekende nauwkeurigheid van de positie van de vezelkern en perfecte kwaliteit van de poetsmiddeloppervlakte te krijgen.
Wij verstrekken de unieke assemblage/het snijden/processen oppoetst om de beste nauwkeurigheid van de positie van de vezelkern met de perfecte het Oppoetsen oppervlakte te krijgen. De vezelserie is een essentiële component die in verschillende toepassingen wordt gebruikt om de optische vezel met zijn golfgeleider te verbinden.
Specificaties:
| Punt | Parameter |
| Aantal kanalen | 1CH ~ 128CH |
| Materiaal | Kwartsglas, borosilicate, silicium |
| Kernafstand/tolerantie (μm) | 250, 127/0,7 |
| Vezellengte (m) | 2.0±0.1 |
| Het oppoetsen hoek (°) | 0, +8, -8 (±0.3) |
| Het oppoetsen vlakheid | ﹤ 5 fringes@633nm |
| Vezeltype | SMF-28e of SMF-28e XB |
| Werkende temperatuur (℃) | -40~85 |
V-groef grondplaatdimensietabel:
| L | W | H | X | Y | uitvoerige fout | ||||||
| type | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | het verschil van de kernhoogte | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Toepassingen:
| Productaantal | Vezeltype | Vezellengte |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
|
|
