Het solderen AR de Vezel Optische Serie van de Deklaagvergaarbak voor Demux RC FA
Contact Persoon : Mike nie
Telefoonnummer : 8613713851846
WhatsApp : +8613713851846
Min. bestelaantal : | 10pcs | Levertijd : | 5-8 het werkdagen |
---|---|---|---|
Betalingscondities : | L / C, T / T |
Plaats van herkomst: | Guangdong, China | Merknaam: | Seacent |
---|---|---|---|
Certificering: | ISO9001,ROHS | Modelnummer: | vezel serie-8ch |
Gedetailleerde informatie |
|||
kleur: | Blauw, roze sinaasappel, groen, bruin, wit, rood, zwart, geel, purper, groen water | Materiaal: | Kwartsglas, borosilicate, silicium |
---|---|---|---|
Het oppoetsen hoek (°): | 0, +8, -8 (±0.3) | Type connector: | SC/FC/LC-APC/UPC, LC, ST, FC, TOSLINK |
inpakken: | Binnendoos en de Uitvoerkarton, Polybag | Toepassing: | ODF, de doos van de vezeldistributie, FTTH-Netwerk, Telecommunicatie |
Hoog licht: | Fiber Optic Array,Fiber Array |

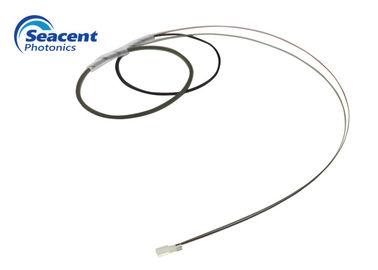

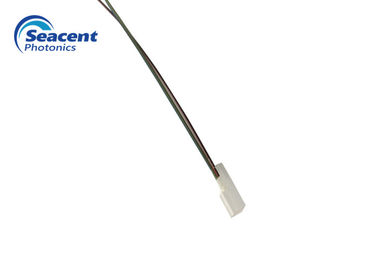

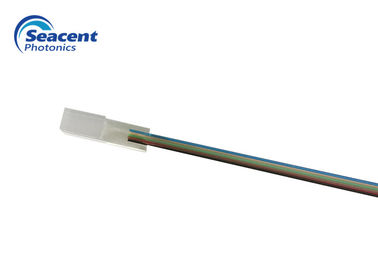

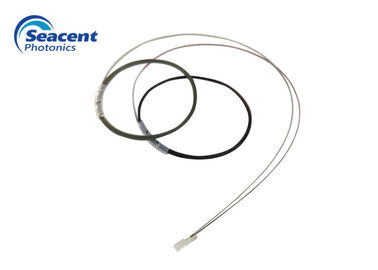

Productomschrijving
Wij bieden de vezelseries aan van uitstekende kwaliteit die van kwarts, pyrex of siliciummateriaal met vlak of hoekig opgepoetst eindgezicht worden gemaakt. Deze producten kenmerken hoge hoogtenauwkeurigheid, tot 64 kanalen, hoge betrouwbaarheid, en lage kosten. Wij verstrekken ook aangepaste ontwerpen voor uw specifieke toepassingen.
Laag Toevoegingsverlies
Hoog Terugkeerverlies
Brede Verrichtingstemperatuur
Hoge Stabiliteit en Betrouwbaarheid
Hoge nauwkeurigheid van de positie van de vezelkern
PLC Apparaten
Splitsers
AWG
Koppeling
Het actieve/passieve optische apparaat van de serievezel
Punt | Parameter |
Materiaal | Kwartsglas, borosilicate, silicium |
Aantal kanalen | 1CH ~ 128CH |
Kernafstand/tolerantie (μm) | 250, 127/0,7 |
Vezellengte (m) | 2.0±0.1 |
Het oppoetsen hoek (°) | 0, +8, -8 (±0.3) |
Het oppoetsen vlakheid | ﹤ 5 fringes@633nm |
Vezeltype | SMF-28e of SMF-28e XB |
Werkende temperatuur (℃) | -40~+85 |
V-groef grondplaatdimensietabel:
L | W | H | X | Y | uitvoerige fout | ||||||
type | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | grootte | gemeenschappelijk verschil | het verschil van de kernhoogte | R=√ x2+y2 | |
2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 |
Het opdracht geven van tot Informatie:
Productaantal | Vezeltype | Vezellengte |
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
