Thuis ProductenOptical Fiber ArrayLage de Optische Vezelserie van het Toevoegingsverlies met Hoge Precisiekern het Uit elkaar plaatsen

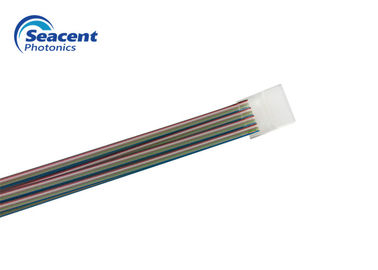

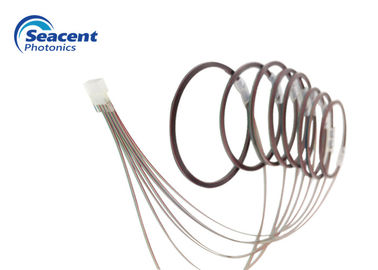

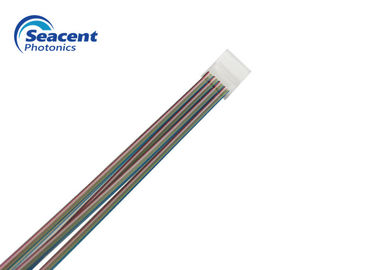

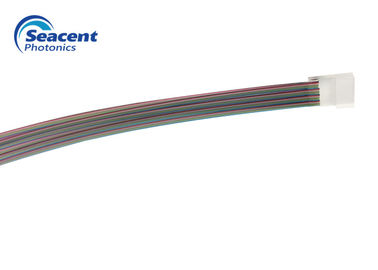

Low Insertion Loss Optical Fiber Array With High Precision Core Spacing
Low Insertion Loss Optical Fiber Array With High Precision Core Spacing
Lage de Optische Vezelserie van het Toevoegingsverlies met Hoge Precisiekern het Uit elkaar plaatsen Low Insertion Loss Optical Fiber Array With High Precision Core Spacing Low Insertion Loss Optical Fiber Array With High Precision Core Spacing Low Insertion Loss Optical Fiber Array With High Precision Core Spacing Low Insertion Loss Optical Fiber Array With High Precision Core Spacing
Contact nu

Lage de Optische Vezelserie van het Toevoegingsverlies met Hoge Precisiekern het Uit elkaar plaatsen

Min. bestelaantal : 10pcs Levertijd : 5-8 het werkdagen
Betalingscondities : L / C, T / T
Plaats van herkomst: Guangdong, China Merknaam: Seacent
Certificering: ISO9001,ROHS Modelnummer: Vezel serie-64ch

Gedetailleerde informatie
Kleur: Blauw, roze sinaasappel, groen, bruin, wit, rood, zwart, geel, purper, groen water Materiaal: Kwartsglas, borosilicate, silicium
Het oppoetsen hoek (°): 0, +8, -8 (±0.3) Schakelaar: Sc, FC, LC, ST, LC-het koord van het vezelflard etc.
Metalen kappoetsmiddel: PC, UPC, APC Verpakking: Binnendoos en de Uitvoerkarton, Polybag
Hoog licht:

plc vezelserie

,

Fiber Array

Productomschrijving

Vezelserie 64 CH 3 type materiële UPC/APC het Oppoetsen hoek

Beschrijvingen:

De vezelseries, als één van de essentiële onderdelen voor PLC Splitser, worden vervaardigd met hoog nauwkeurig v-Groef substraat om van de positie van de vezelkern en van de nauwkeurige poetsmiddeloppervlakte, verlies van de aanbiedings van het lage toevoeging en van het hoge terugkeerverlies de plaats te bepalen.

De vezelserie is een naakte vezel die de vezeldeklaag verwijdert. Een gedeelte wordt geplaatst in de v-Groef en door de kleefstof door het onder druk zettenlid geplaatst.





Eigenschappen:

Laag toevoegingsverlies

Hoge stabiliteit en betrouwbaarheid

Goede kanaaluniformiteit

Hoge precisiekern het uit elkaar plaatsen

Voldoe ROHS-aan normen



Specificaties:

Punt Parameter
Aantal kanalen 1CH ~ 128CH
Materiaal Kwartsglas, borosilicate, silicium
Kernafstand/tolerantie (μm) 250, 127/0,7
Vezellengte (m) 2.0±0.1
Het oppoetsen hoek (°) 0, +8, -8 (±0.3)
Het oppoetsen vlakheid ﹤ 5 fringes@633nm
Vezeltype SMF-28e of SMF-28e XB
Werkende temperatuur (℃) -40~85



V-groef grondplaatdimensietabel:

  L W H X Y uitvoerige fout
type grootte gemeenschappelijk verschil grootte gemeenschappelijk verschil grootte gemeenschappelijk verschil grootte gemeenschappelijk verschil het verschil van de kernhoogte R=√ x2+y2
2CH 250 10 ±0.3 2.5 ±0.05 2.5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
4CH 250 10 ±0.3 2.5 ±0.05 2.5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 250 10 ±0.3 3.5 ±0.05 2.5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 127 10 ±0.3 2.5 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
16CH 127 10 ±0.3 3.5 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
32CH 127 10 ±0.3 5.7 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
48CH 127 12 ±0.3 7.8 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
64CH 127 12 ±0.3 9.8 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
96CH 127 12 ±0.3 16 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
128CH 127 12 ±0.3 20 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0,1

Toepassingen:

Het actieve/passieve optische apparaat van de serievezel

Opgestelde golfgeleidergrating

Vlak optische golfgeleider

Optische module met meerdere kanalen



Het opdracht geven van tot Informatie:
Productaantal Vezeltype Vezellengte
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
1=G657A1
2= G657A2
3=G652D
4=G652B
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized





label:

vezel optische serie

vezelserie

plc vezelserie
