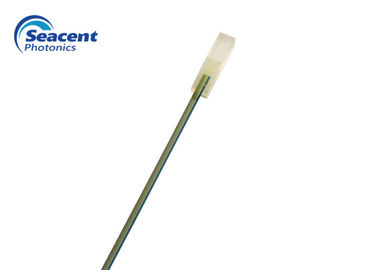

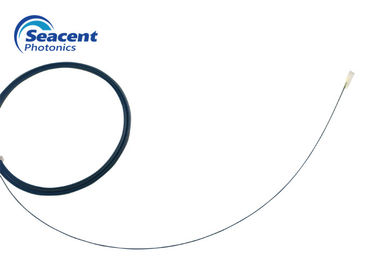

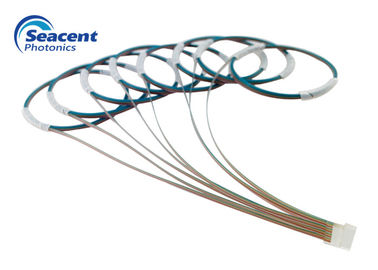

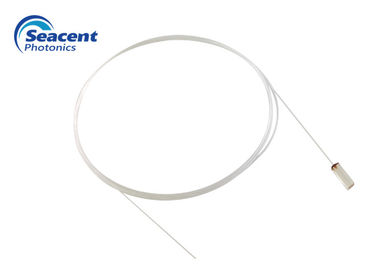

Plc van 1CH ~ 128CH de Serie van de Splitsersvezel met Kwartsglas/het Materiaal van Borosilicate/van het Silicium

Min. bestelaantal : 10pcs Levertijd : 5-8 het werkdagen
Betalingscondities : L / C, T / T
Plaats van herkomst: Guangdong, China Merknaam: Seacent
Certificering: ISO9001,ROHS Modelnummer: vezel serie-4ch

Gedetailleerde informatie

Materiaal: Kwartsglas, borosilicate, silicium Het oppoetsen hoek (°): 0, +8, -8 (±0.3)
Vezeltype: SMF-28e of SMF-28e XB Kleur: Zwart, blauw, Geel, geel of aangepast, sinaasappel
Schakelaartype: SC/FC/LC-APC/UPC, LC, ST, FC, TOSLINK Schakelaar: Sc, FC, LC, ST, LC-het koord van het vezelflard etc.
Metalen kappoetsmiddel: PC, UPC, APC Verpakking: Binnendoos en de Uitvoerkarton, Polybag
Hoog licht:

plc vezelserie

,

Fiber Array

Productomschrijving

Orde van de de serie veelvoudige kleur van de Pyrex de materiële 4CH vezel

Beschrijving:


De vezelserie is een naakte vezel die de vezeldeklaag verwijdert. Een gedeelte wordt geplaatst in de v-Groef en door de kleefstof door het onder druk zettenlid geplaatst.

De serieproducten plaatsen de optische vezelkernen met precisie en nauwkeurigheid binnen de v-Groef Blokken door een technologie van de ultra-precisieverwerking. Het proces vereist nauwkeurigheid op een submicronniveau om het verbindingsverlies te verminderen.



Specificatie:
Punt Parameter
Materiaal Kwartsglas, borosilicate, silicium
Aantal kanalen 1CH ~ 128CH
Kernafstand/tolerantie (μm) 250, 127/0,7
Vezellengte (m) 2.0±0.1
Het oppoetsen hoek (°) 0, +8, -8 (±0.3)
Het oppoetsen vlakheid ﹤ 5 fringes@633nm
Vezeltype SMF-28e of SMF-28e XB
Werkende temperatuur (℃) -40~+85



Eigenschappen:
  • Laag Toevoegingsverlies
  • Hoog Terugkeerverlies.
  • Brede Verrichtingstemperatuur
  • Hoge Stabiliteit en Betrouwbaarheid
  • Hoge nauwkeurigheid van de positie van de vezelkern
  • Uitstekende de positienauwkeurigheid van de vezelkern
  • de flexibiliteit van het douaneontwerp

Toepassingen:
  • PLC Apparaten
  • Splitsers
  • AWG
  • Koppeling

V-groef grondplaatdimensietabel:

  L W H X Y uitvoerige fout
type grootte gemeenschappelijk verschil grootte gemeenschappelijk verschil grootte gemeenschappelijk verschil grootte gemeenschappelijk verschil het verschil van de kernhoogte R=√ x2+y2
2CH 250 10 ±0.3 2.5 ±0.05 2.5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
4CH 250 10 ±0.3 2.5 ±0.05 2.5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 250 10 ±0.3 3.5 ±0.05 2.5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 127 10 ±0.3 2.5 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
16CH 127 10 ±0.3 3.5 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
32CH 127 10 ±0.3 5.7 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
48CH 127 12 ±0.3 7.8 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
64CH 127 12 ±0.3 9.8 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
96CH 127 12 ±0.3 16 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
128CH 127 12 ±0.3 20 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0,1





Het opdracht geven van tot Informatie:

Productaantal Vezeltype Vezellengte
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
1=G657A1
2= G657A2
3=G652D
4=G652B
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
