24 van de de Optische Vezelserie van CH PC/UPC/APC die voor PLC Apparaten wordt opgepoetst

Min. bestelaantal : 10pcs Levertijd : 5-8 het werkdagen
Betalingscondities : L / C, T / T
Plaats van herkomst: Guangdong, China Merknaam: Seacent
Certificering: ISO9001,ROHS Modelnummer: vezel serie-24ch

Gedetailleerde informatie

Kleur: Blauw, roze sinaasappel, groen, bruin, wit, rood, zwart, geel, purper, groen water Materiaal: Kwartsglas, borosilicate, silicium
Het oppoetsen hoek (°): 0, +8, -8 (±0.3) Schakelaartype: SC/FC/LC-APC/UPC, LC, ST, FC, TOSLINK
Metalen kappoetsmiddel: PC, UPC, APC Toepassing: FTTH-Netwerk, Telecommunicatie
Productnaam: vezelserie
Hoog licht:

Fiber Optic Array

,

Fiber Array

Productomschrijving

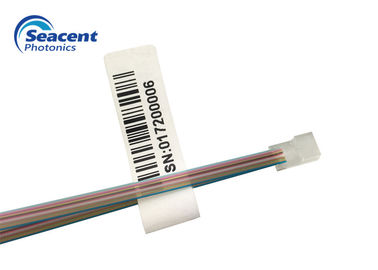

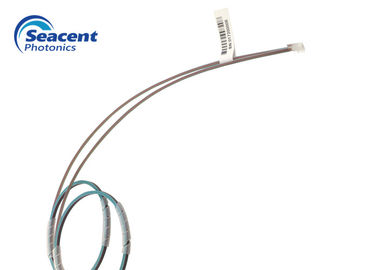

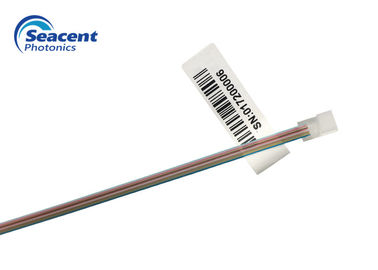

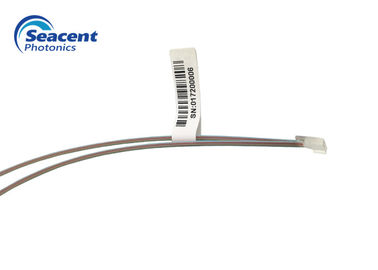

24 de Vezelserie UPC/APC van CH het Oppoetsen hoek SMF-28e of vezeltype van SMF-28e XB
Beschrijving:

De vezelserie (FA) gebruikt een v-Groef (v-Groef) om een optische vezel, een bundel van vezels, of een lint op een seriesubstraat op te zetten.



De vezelserie is een naakte vezel die de vezeldeklaag verwijdert. Een gedeelte wordt geplaatst in de v-Groef en door de kleefstof door het onder druk zettenlid geplaatst.



Specificaties:

Punt Parameter
Aantal kanalen 1CH ~ 128CH
Materiaal Kwartsglas, borosilicate, silicium
Kernafstand/tolerantie (μm) 250, 127/0,7
Vezellengte (m) 2.0±0.1
Het oppoetsen hoek (°) 0, +8, -8 (±0.3)
Het oppoetsen vlakheid ﹤ 5 fringes@633nm
Vezeltype SMF-28e of SMF-28e XB
Werkende temperatuur (℃) -40~85



V-groef grondplaatdimensietabel:

  L W H X Y uitvoerige fout
type grootte gemeenschappelijk verschil grootte gemeenschappelijk verschil grootte gemeenschappelijk verschil grootte gemeenschappelijk verschil het verschil van de kernhoogte R=√ x2+y2
2CH 250 10 ±0.3 2.5 ±0.05 2.5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
4CH 250 10 ±0.3 2.5 ±0.05 2.5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 250 10 ±0.3 3.5 ±0.05 2.5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 127 10 ±0.3 2.5 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
16CH 127 10 ±0.3 3.5 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
32CH 127 10 ±0.3 5.7 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
48CH 127 12 ±0.3 7.8 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
64CH 127 12 ±0.3 9.8 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
96CH 127 12 ±0.3 16 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
128CH 127 12 ±0.3 20 ±0.05 2.5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1


Toepassingen:

MEM

PLC Apparaten: PLC Splitser, AWGs

Geïntegreerde Actieve/Passieve Componenten

Micro- Opticamodules

Veranderlijke Optische Dempers

Lens/Collimatorsserie


Eigenschappen:

Laag Toevoegingsverlies

Hoog Terugkeerverlies.

Brede Verrichtingstemperatuur

Hoge Stabiliteit en Betrouwbaarheid

Hoge nauwkeurigheid van de positie van de vezelkern


Het opdracht geven van tot Informatie:
Productaantal Vezeltype Vezellengte
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
1=G657A1
2= G657A2
3=G652D
4=G652B
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
